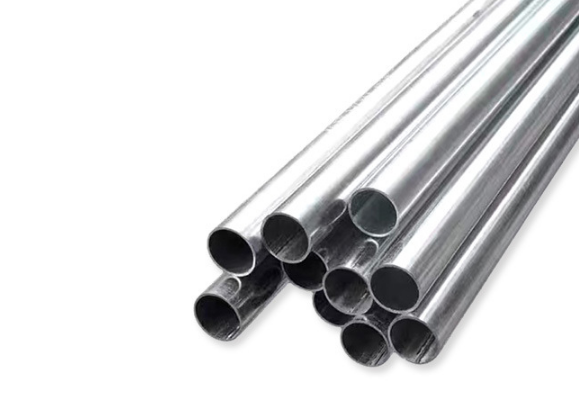

北京瑞豐碧源是聯塑管道北京一級總代理，今日為大家介紹其銷售的聯塑JDG管外徑與公稱直徑的對照信息。JDG管(套接緊定式鍍鋅鋼導管)是電氣線路保護中常用的一種金屬導管。它的一個特點是其公稱直徑DN通常與外徑數值相同或非常接近，這點與一些其他管道系統(如水管)的標稱方式不同。

　　下面是一個清晰的JDG管規格對照表，方便您快速查閱。

　　JDG管規格對照表

　　規格 (Φ, 單位: mm) 公稱直徑 (DN, 單位: mm) 外徑 (單位: mm) 外徑允許偏差 (單位: mm) 壁厚 (單位: mm) 壁厚允許偏差 (單位: mm)

　　16 16 16 0 ~ -0.30 1.5 ±0.15

　　20 20 20 0 ~ -0.30 1.6 ±0.15

　　25 25 25 0 ~ -0.30 1.6 ±0.15

　　32 32 32 0 ~ -0.40 1.6 ±0.15

　　40 40 40 0 ~ -0.40 1.6 ±0.15

　　50 50 50 0 ~ -0.40 1.6 ±0.15

　　了解規格后，選擇合適的JDG管還需注意以下幾點：

　　1. 連接方式：JDG管采用螺釘緊定技術進行連接。

　　2. 彎曲半徑：敷設時，JDG管的彎曲半徑不宜小于管外徑的6倍;如果埋入混凝土中，則不應小于管外徑的10倍。

　　3. 固定點間距：管路明敷時，固定點間距有要求。例如，Φ16的薄壁導管固定間距為1米，而Φ40的則為2米。

　　4. 進入盒、箱：管路進入配電箱或接線盒時，應使用專用接頭固定，以保證牢固和順直。

　　總結與建議

　　JDG管以其安裝便捷(無需焊接和套絲)和鍍鋅層防腐的特點，在現代建筑電氣安裝中應用廣泛。

　　選擇JDG管時，首要依據所需穿線的數量和截面來選定導管規格，并確保其壁厚等指標符合國家標準。若項目有特殊要求(如防爆場所、極端潮濕環境)，需謹慎評估并遵循設計規范。希望以上信息能幫到您。
